全球著名大型綜合性跨國企業索尼研發了一款短波紅外（short-wavelength infrared，簡稱SWIR）圖像傳感器。該圖像傳感器部署了5μm像素，創造了傳感器像素最小的記錄。另外，這款圖像傳感器還涵蓋了可見光光譜。
短波紅外（SWIR）與砷化銦鎵（InGaAs）圖像傳感器
SWIR從狹義上來分類，是指波長為1.1-1.7μm的紅外光。從廣義上來分，擴大為0.7－2.5μm的波長范圍。由于硅基傳感器的波長上限只能達到約1.0μm，所以，在SWIR范圍內使用的傳感器，絕大部分都是銦鎵砷（InGaAs）圖像傳感器。
濱松InGaAs線陣圖像傳感器
InGaAs圖像傳感器可以覆蓋基本上所有的SWIR波段，甚至向下可以擴展到550nm。銦鎵砷（InGaAs）圖像傳感器可以分為線陣和面陣兩種類型，其中，InGaAs面陣圖像傳感器受到由美國主導的國際武器貿易條例（ITAR）的限制，只能在獲得適當許可的條件下，用于特定的商業用途。
短波紅外（SWIR）的特性
為什么SWIR會有從廣義和狹義的兩個波長分類呢？與SWIR相對應的，還有MIR（中紅外）和LWIR（遠紅外），所有物體本身都會輻射MIR和LWIR。這就是從廣義上的分類。
從狹義上來講，波長0.75μm-1.1 μm的紅外光，我們又習慣稱之為近紅外（Near Infrared，簡稱NIR）。近紅外最大的應用是夜視成像，利用周圍環境的星點光和背景輻射發出的近紅外光，進行視覺成像。
SWIR具備很多可見光不擁有的特性。SWIR可以穿過煙霧、水蒸氣，甚至是硅基材料物體。很多在可見光環境下，肉眼無法區分的顏色，在SWIR設備下可以非常輕松的區分。
短波紅外（SWIR）的應用范圍
SWIR具有非常廣泛的應用。結合熱成像相機來檢測某些范圍的紅外光，可以檢測體溫。根據SWIR在反射和吸收方面與其它可見光的不同特性，SWIR圖像傳感器可以將一些人眼無法識別的事物具象化，例如生產檢查、過程質量控制、識別與排序、電子板檢查等。

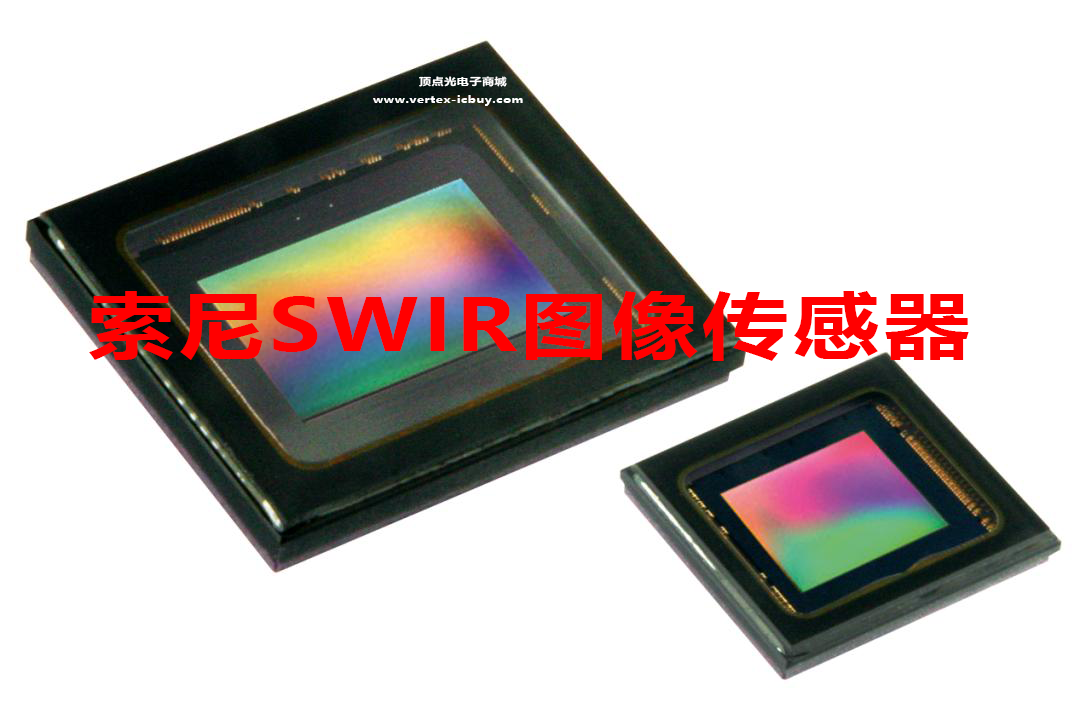

索尼短波紅外（SWIR）圖像傳感器
以往的圖像傳感器由于像素很大，尺寸的限制使得無法在傳感器中放置更多個像素，導致圖像質量不高，還需要對生成的圖像進行繁瑣的后期處理。索尼SWIR圖像傳感器成功將像素縮小到了5μm，成功的解決了這個問題。通過將像素小型化，索尼SWIR圖像傳感器能夠識別以前無法檢測到的極小損壞。
另外，傳統圖像傳感器使用凸塊連接，例如使用金屬球?qū)⑾袼貎?nèi)的磷化銦層與硅層連接起來。為了減小像素尺寸，必須將金屬球精準地對準微米級的凸點間距，這操作以來本身就很困難，而且還造成了成本的上漲。
索尼采用銅-銅（Cu-Cu）連接的方法來解決這個問題。通過銅焊接盤來提供連續供電，可以在堆疊背照式CMOS 圖像傳感器（頂部芯片）和邏輯電路（底部芯片）時，增加更多的設計自由度，同時還能在保證性能的前提下，為設計更緊湊的尺寸提供了可能。
SWIR圖像傳感器集成了由InGaAs材料制成的光電二極管。由于InGaAs必然會帶有磷化銦 (InP)層，而磷化銦 (InP)層會阻擋可見光。索尼采用的銅-銅（Cu-Cu）連接方式可以降低磷化銦 (InP)層厚度，以達到可以讓可見光通過的程度。因此，索尼的SWIR圖像傳感器還可以在可見光下進行成像。
