CBCT即錐形束投照計算機重組斷層影像設備，英文全稱為Cone beam CT，也就是錐形束CT。CBCT的原理是以較低的X射線量（通常球管電流在10毫安左右）圍繞投照體做環形DR（數字式投照），然后將圍繞投照體多次（180次-360次，依產品不同而異）數字投照后“交集”中所獲得的數據在計算機中“重組，reconstruction”后進而獲得三維圖像。
理解牙科CBCT成像設備最基礎的一步，是理解X射線成像。本文將主要介紹牙科X射線成像的基礎知識，以及濱松平板探測器是如何應用在牙科CBCT成像中的。
一，什么是X射線
光（輻射），在我們的生活、自然以及宇宙中幾乎無處不在。可見的只有非常小的一部分，大部分都是你我肉眼無法觀測到的，X射線就是其中一種。

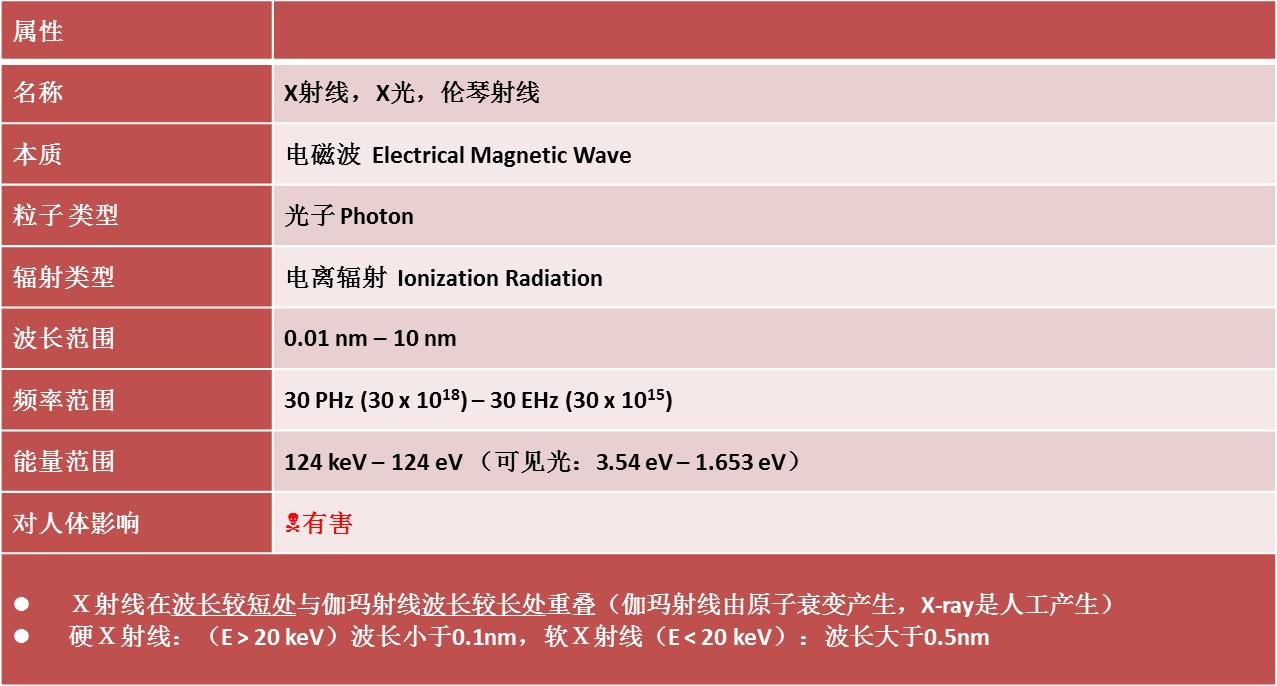

X射線屬于高能射線，光子能量在124eV到幾百keV之間，屬于電離輻射，對人體有害，如果人體吸收了過量的X射線則會造成實質損傷。宇宙中存在著大量的X射線，但地球的大氣層基本都將其隔離在外了。
X射線又叫倫琴射線，由德國物理學家威廉·康拉德·倫琴于1895年在實驗中發現并命名，倫琴因此成為了獲得諾貝爾物理學獎的第一人。而X射線也被稱為19世紀末20世紀初物理學的三大發現之一，標志著現代物理學的誕生。
倫琴在一次的實驗中，請他夫人將手放在黑紙包嚴的照相底片上，用X射線對準照射了15分鐘，顯影后，得到了人類第一張人體X射線攝影。這張歷史性的照片也表明了，人類可以借助X射線隔著皮肉去透視骨骼。
X射線穿透力極強，由于人體不同的組織對X射線的吸收程度不同，均勻的X射線快速穿透人體組織后，其不均勻分布其實就是人體組織的投影。通過不斷的技術發展，如今X射線已廣泛地用于醫療影像中，當然也包括我們今天談到的牙科CBCT影像。
二，牙科CBCT影像中的X射線
目前在牙科應用中，都是用X射線真空管來產生X射線。

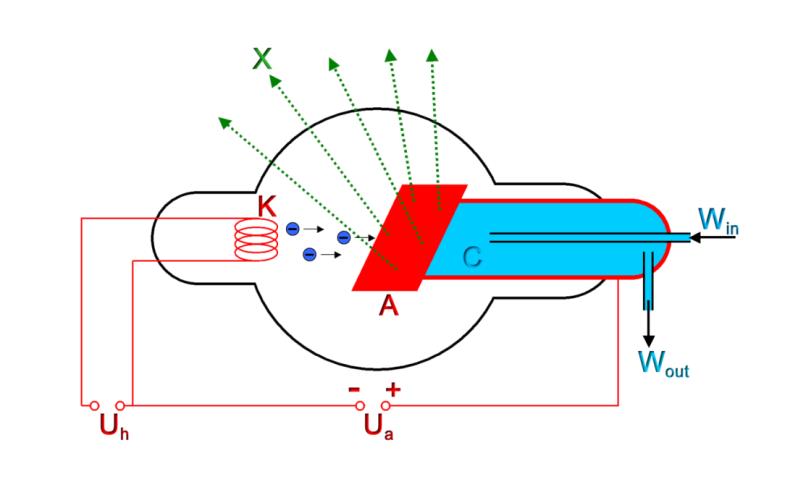

X射線管是工作在高電壓下的真空二極管。包含有兩個電極：一個是用于發射電子的燈絲，作為陰極（K）；另一個是用于接受電子轟擊的靶材，作為陽極（A）。兩極均被密封在高真空的玻璃或陶瓷外殼內。
在牙科X射線影像設備的參數中，"管電流"、"管電壓"是經常能看見的。
X射線管供電部分至少包含有一個使燈絲（鎢）加熱的低壓電源（Uh）和一個給兩極施加高電壓的高壓發生器（Ua）。首先，當足夠的電流通過鎢絲時會產生電子云，同時在陽極和陰極間施加足夠的管電壓（千伏等級），使得電子云被拉往陽極。此時電子以高能高速的狀態撞擊鎢靶（A），高速電子到達靶面，運動突然受到阻止，其動能的一小部分便轉化為輻射能，以X射線的形式放出。
改變燈絲電流（管電流）的大小可以改變燈絲的溫度和電子的發射量，從而改變管電流和X射線強度。改變X射線管的激發電位，或選用不同的靶材可以改變?nèi)肷鋁射線的能量。
管電壓（keV）越高，X射線穿透物體的能力越強。管電壓的設置，不能太高，也不能太低。管電壓過高，X射線大部分會直接穿過被攝物體，探測器接收到信號就與被攝物體無關了；而管電壓過低，則X射線大部分被物體吸收，探測器則接收不到與被攝物體有關的信息。
而管電流（mA）越大，就意味著X射線的流量越大，探測器接收到的信號就會越強。從成像角度來說，管電流越大越好，但是管電流越大，病患受到的輻射劑量也越大，所以在滿足成像的基礎上，管電流越小越好。
由于受高能電子轟擊，X射線管工作時溫度很高，需要對陽極靶材進行強制冷卻。雖然X射線管產生X射線的能量效率十分低下，但是在目前，其依然是最實用的X射線發生器件，已廣泛應用于X射線類儀器中。目前，醫療用途主要有診斷用X射線管和治療用X射線管。
三，濱松平板探測器在牙科CBCT成像中的應用
在成像中，除了光源，另一個必不可少的元件就是光電探測器了。而在牙科CBCT中所用到的，想必大家也都了解，就X射線平板探測器。

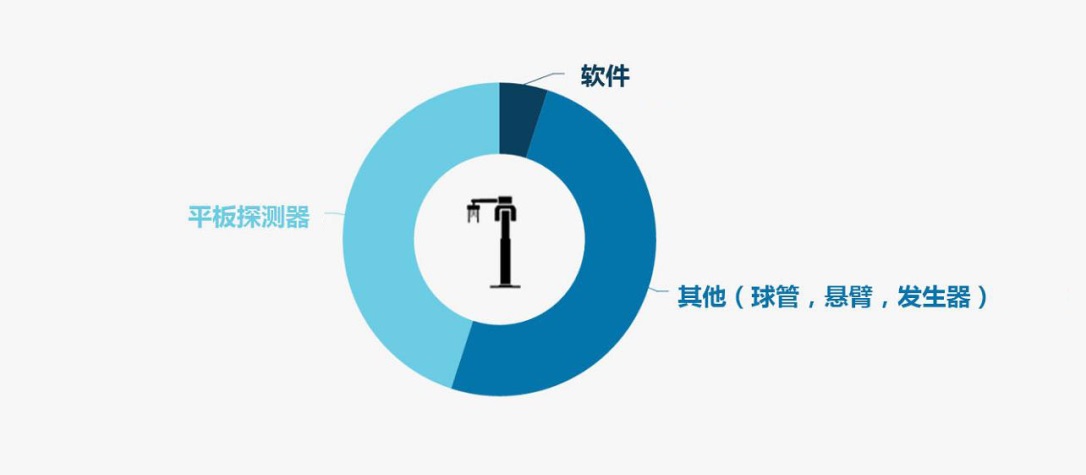

對于牙科CBCT而言，平板探測器是影響其影像質量的核心因素。同時，從成本的角度來看，通常X射線平板探測器占牙科CBCT整機生產成本的1/2-1/3，這也充分體現了其在設備中的重要性。因此，在選購牙科CBCT機時，平板探測器的品牌和技術參數是關注的要點。

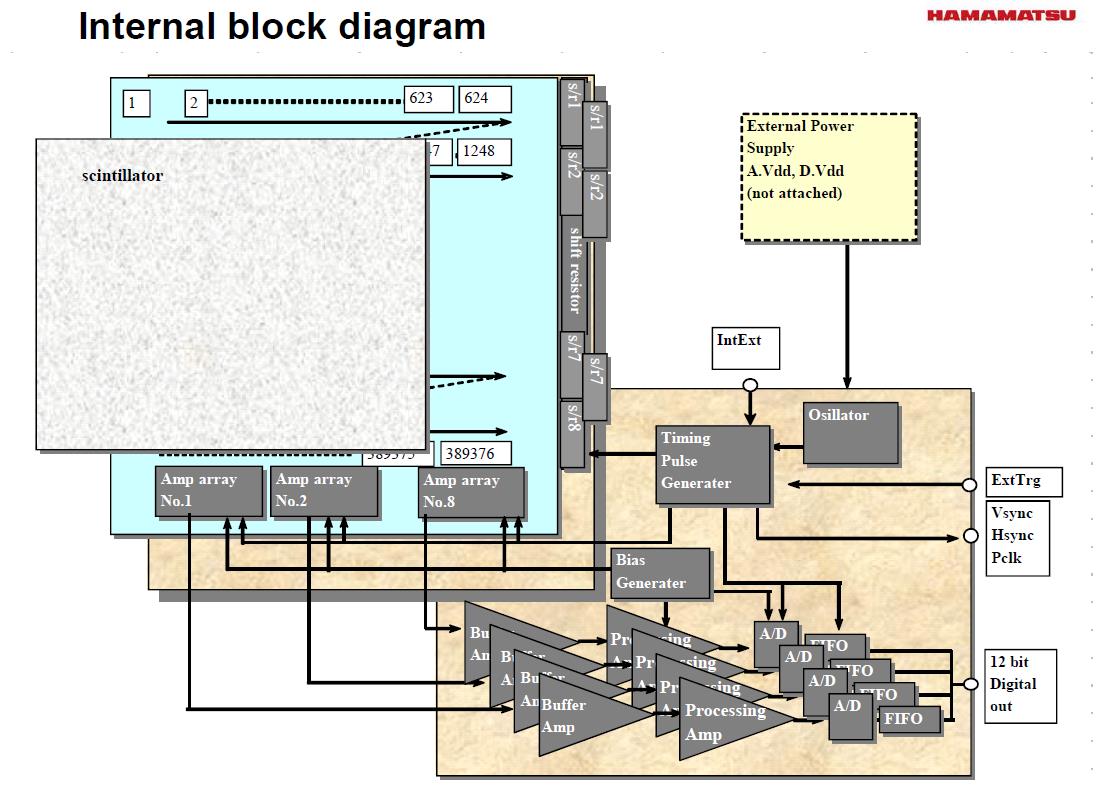

對于X射線成像，目前大多采用間接成像，如下圖所示（圖為濱松牙科平板探測器），我們可以看到平板探測器內部主要包含：閃爍體（灰） ，探測器（藍），讀出電路（黃）。
簡單來說，閃爍體負責把X射線轉化為可見光（X射線難以直接被探測器所探測），探測器負責讀取可見光信息并轉換為電信號，最后由讀出電路將電信號傳遞到PC里面。這里，我們重點來說一說其中最關鍵的、也是直接決定平板探測器性能的兩部分：閃爍體和探測器。
1，閃爍體
閃爍體就是一個光的轉換器，可以把X光轉化為容易探測的可見光。

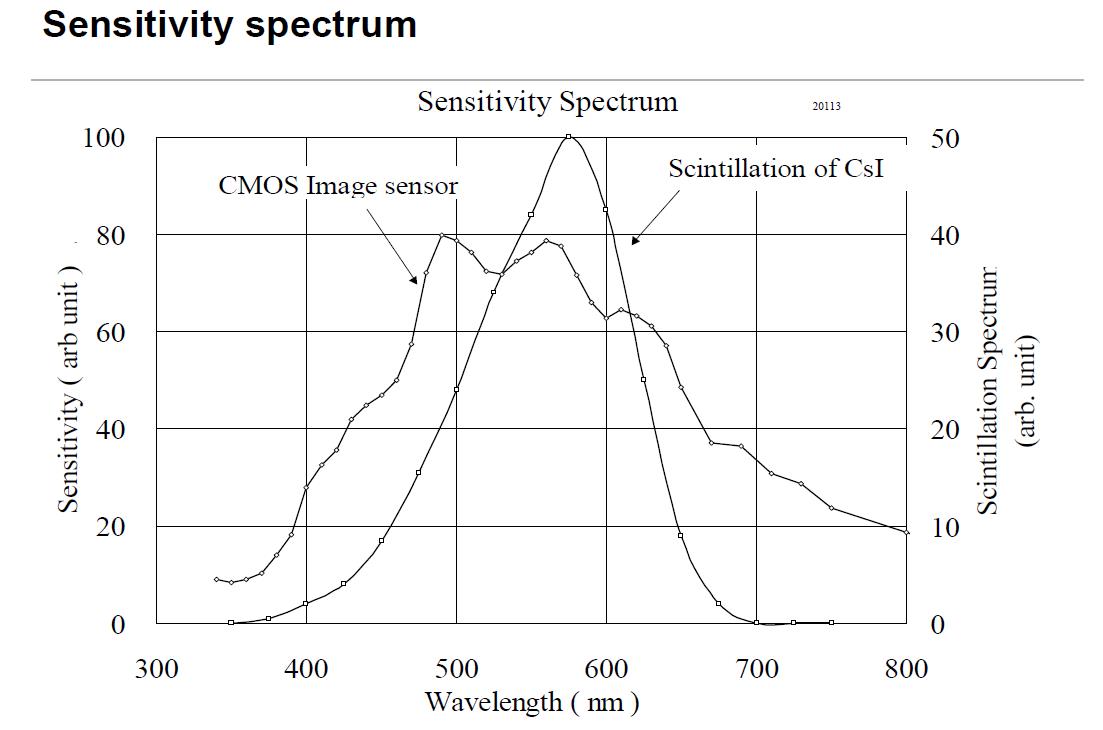

閃爍體的類型有很多種，目前在牙科X射線中主要使用的是CsI（碘化銫閃爍體）。碘化銫閃爍體的發光光譜與CMOS圖像傳感器的吸收光譜近乎完美的重合，兩條曲線的峰值都落在500-600nm的光譜范圍內。

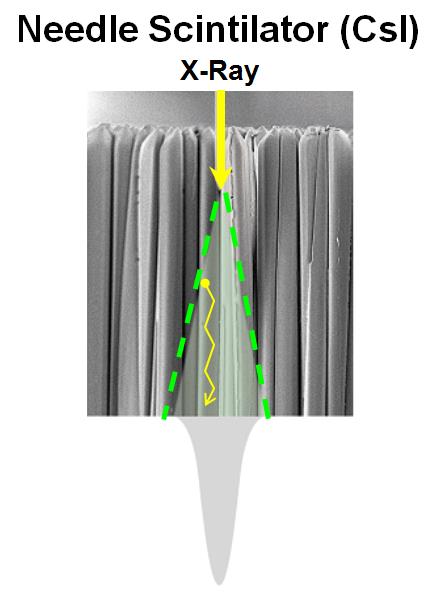

而目前，在碘化銫閃爍體中分辨率最高的就是針狀碘化銫。針狀結構類似于光導，在輸出可見光的時候，發光更加集中，亮度更強，分辨率更高。
閃爍體需要耦合在探測器上來發揮效用，其耦合的方式主要分為兩種：1，基板壓制（耦合）型；2，直接沉積型
基板壓制（耦合）型閃爍體，是直接在一個基板上進行閃爍體生長（substrate），然后基板在上，閃爍體朝下扣在平板探測器上。
壓制工藝的針狀碘化銫與平板探測器之間會有薄薄的縫隙，里面會有殘留的空氣。另外，這種耦合工藝的縫隙里會有膠水層。因此，基板壓制（耦合）型閃爍體會不可避免出現基板對X射線的攔截吸收，以及空氣層或膠水層對轉化光的折射和散射的問題。這就會影響到閃爍體的發光強度和分辨率。不過，該種閃爍體生產難度比較小，成本也相對較低。

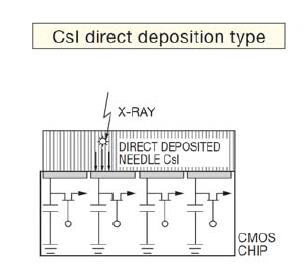

直接沉積型針狀碘化銫閃爍體，不需要粘合劑，也不需要額外的基板，通過專業設備直接在平板探測器（CMOS和TFT平板）上進行蒸鍍，將針狀碘化銫閃爍體生長在平板探測器表面。
這種耦合方式，由于沒有額外的基板和粘合劑或空氣層，所以射入的X射線和發出的可見光損失小，發光強度高，發光集中，分辨率高，可以在低劑量X光照射下產生很好的圖像質量。直接沉積型針狀碘化銫閃爍體，是目前X射線平板探測器所用閃爍體工藝的最高標準。
直接沉積型耦合方式的缺點是技術難度高，成本高。目前濱松公司的平板探測器都是采用直接沉積型耦合方式，濱松公司完全掌握了直接沉積型針狀碘化銫的生產工藝，可生產出品質極高的直接沉積型針狀碘化銫閃爍體。
2，探測器
探測器位于閃爍體之下，用于接收閃爍體發出的可見光，把光信號轉換為電信號，是光電轉化的關鍵一步。
目前市場上有兩種用于牙科CBCT成像的探測器：CMOS平板探測器和TFT平板探測器（也稱非晶硅平板探測器）。
目前對這兩種探測器的優劣可以說是眾說紛紜。作為同時提供兩種探測器的濱松，在這里就為大家分享一下這兩者的實際對比情況：

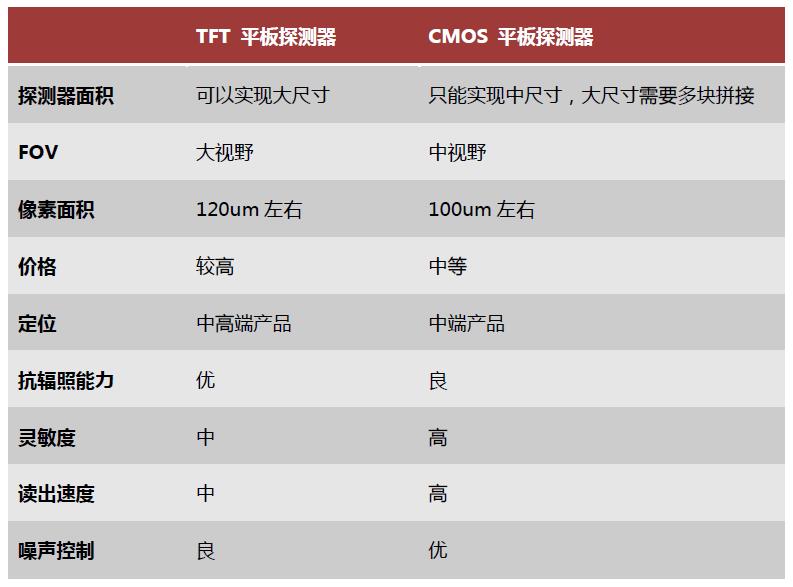

表中可以看到，TFT平板探測器的優勢是尺寸和視野，而CMOS平板探測器的優勢是靈敏度，分辨率和讀出速度。
在不需要拼接的情況下，CMOS平板在性能上具有優勢。但在需要"大尺寸"的應用下，拼接的CMOS平板在拼接處都會存在間隙和失效像素線，進而導致部分的圖像會有缺失，需要后期通過軟件進行修正。而TFT平板則不存在這個問題。
目前，濱松的中視野平板均是CMOS平板，中大視野和大視野平板全部是TFT平板，這樣可以充分發揮各個工藝的優點，并滿足不同場景的應用需求。

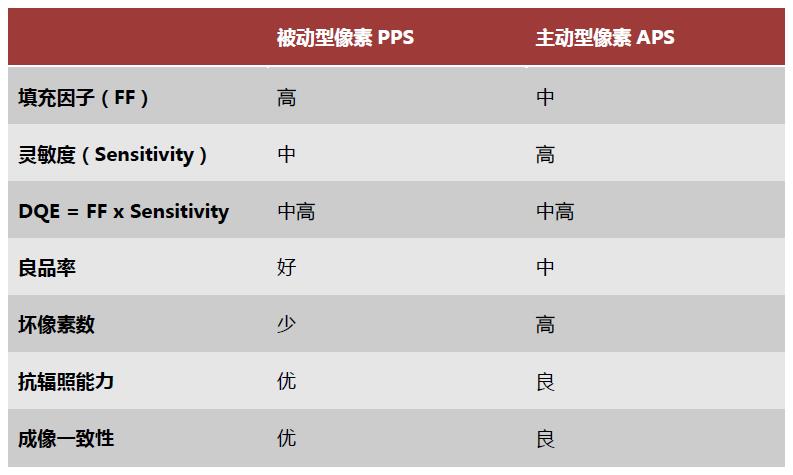

接下來，我們?cè)賮?lái)看看探測器中另一個必須了解的關鍵點---像素結構。目前，平板探測器的像素結構一般分為兩種：被動型像素PPS：像素的全部面積用來探測光信號，像素內不包含放大器；主動型像素APS：每個像素內都包含一個光電探測器和放大器。
就目前市場上的平板探測器產品而言，TFT平板探測器使用的都是被動型像素PPS，而CMOS平板探測器則存在兩種像素結構都有使用的情況。
目前牙科CBCT成像需要的X射線劑量在20uSv~ 50uSv之間，在這個劑量下，APS型CMOS平板探測器，PPS型CMOS平板探測器和TFT平板探測器的成像質量幾乎沒有差異。
四，總結
TFT平板探測器和CMOS平板探測器各有所長。TFT工藝多用于制造大面積平板探測器，多用于高端坐式牙科CBCT機上；而CMOS工藝多用于制造中視野平板探測器，多用于牙科3-in-1機型（但目前也有部分高端的3-in-1機型，使用了TFT中大視野平板探測器）。
直接沉積型針狀碘化銫的TFT和CMOS平板探測器，是牙科平板探測器業界最高品質產品。
拼接的CMOS平板探測器都會有明顯的壞線，很大程度上依賴算法補償。
APS型CMOS探測器中每個像素都包含放大器，未被閃爍體完全吸收的X射線容易導致放大器損壞，引起像素失效，其抗輻射能力不如PPS型CMOS平板探測器。
濱松作為一家擁有60余年的光電企業，在平板探測器的研發和生產上，也有24年的歷史了。濱松平板探測器通過掌握核心技術——探測器設計，閃爍體生產，電子設計，產品集成，不斷地為世界上著名的牙科影像企業提供著優秀的產品。我們也希望通過不斷精進自身的技術，為牙科影像的發展提供更好地可能。
除了牙科應用外，濱松平板探測器還廣泛用于工業無損檢測中，圖為手機內部結構X射線圖。（使用濱松平板探測器拍攝）
