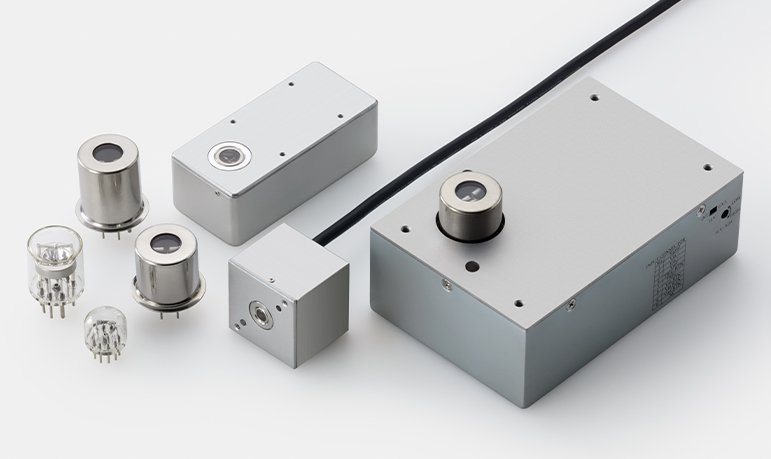

濱松閃爍氙燈系列產品主要分為兩類：閃爍氙燈燈泡和閃爍氙燈模塊。
閃爍氙燈燈泡，顧名思義只是單個發光源，正常使用還需要搭配觸發管座和電源模塊。如果是60W的閃爍氙燈燈泡，則還需要再加一個冷卻套。但是光有這些還不夠，直流電源和9 Pin D-Sub接口也是需要自行準備的，必要的時候，還要準備信號發生器和控制用直流電源。
閃爍氙燈模塊是一個集成的功能模塊，不需要再搭配其他配件，只需要準備直流電源和9 Pin D-Sub接口即可正常使用。必要的時候，也需要準備信號發生器和控制用直流電源。
一，EXT和INT
一般閃爍氙燈模塊產品上的EXT和INT是指主放電電壓（main discharge voltage）的控制方式。如果選擇EXT，則閃爍氙燈的主放電電壓直接等于接到main discharge voltage管腳上的控制電壓。而如果選擇INT，則主放電電壓是通過旋轉INT旁邊的旋鈕來進行調節的，此時main discharge voltage管腳無需外接電壓。
閃爍氙燈燈泡搭配的高壓電源上，EXT和INT分為H.V. EXT/INT和TRIG. EXT/INT。H.V. EXT/INT與閃爍氙燈模塊上的功能一致，主要區別在于TRIG. EXT/INT。下面將著重對TRIG. EXT/INT進行講解。
TRIG. EXT/INT指的是觸發（trigger）信號的輸入方式。當選擇EXT時，需要外接一個信號發生器（signal generator/pulse generator）為閃爍氙燈提供觸發信號，并通過調節該信號發生器的頻率來控制閃爍氙燈的發光頻率。當選擇INT，則發光頻率是通過旋轉TRIG. INT旁邊的旋鈕來進行調節的，此時TRIG.管腳無需外接信號發生器。
二，針腳
閃爍氙燈有很多個針腳，不同型號的針腳數量也不一樣，這些針腳分別起什么作用呢？

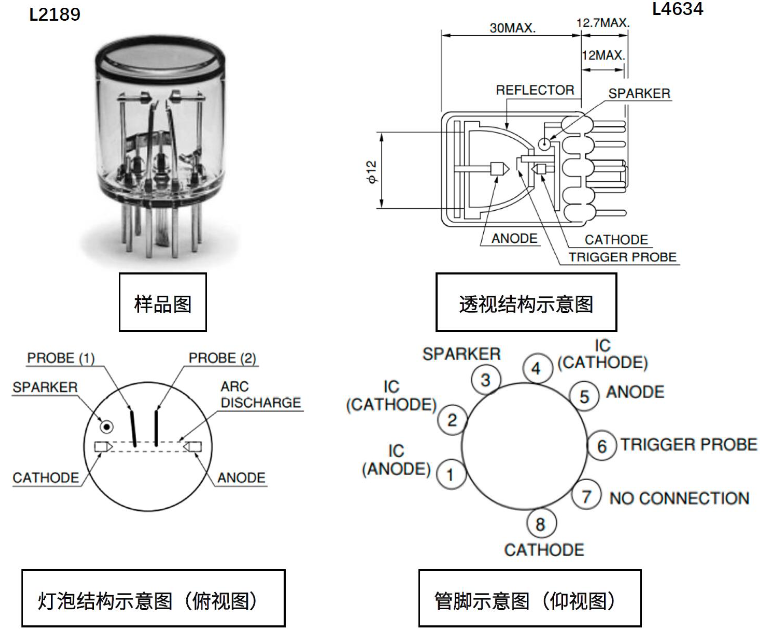

閃爍氙燈的針腳主要有陰極（Cathode）、陽極（Anode）、火花極（Spark）、輔助極（Probe）等。閃爍氙燈每次閃爍時，發光的電弧會由火花極→陰極→輔助極1→輔助極2→…→陽極依次傳遞，完成單次閃爍。輔助電極的數量由弧長（陰陽極之間的距離）決定。
三，信號發生器的選擇
閃爍氙燈的觸發信號發生器一般根據型號分為低電位（0V），高電位（2.5~5.0V或5.0~10.0V的方波信號）。因此，首先要確認信號發生器的電壓調節范圍。
然后，再確定信號發生器的負載容量或幅度范圍。這個參數通常以兩種方式標記：一種是以電壓方式標記：±5V、±10V…等形式，另一種則是以電流方式標記：0-15mA、0-25mA等形式。當以電流方式標記時，需要注意信號發生器本身以及閃爍氙燈模塊或閃現燈泡電源的另一項參數——觸發輸入/出阻抗。閃爍氙燈模塊或電源的抗阻一般是330Ω，60W閃爍氙燈電源觸發輸入阻抗為1kΩ。
四，閃爍氙燈的使用問題

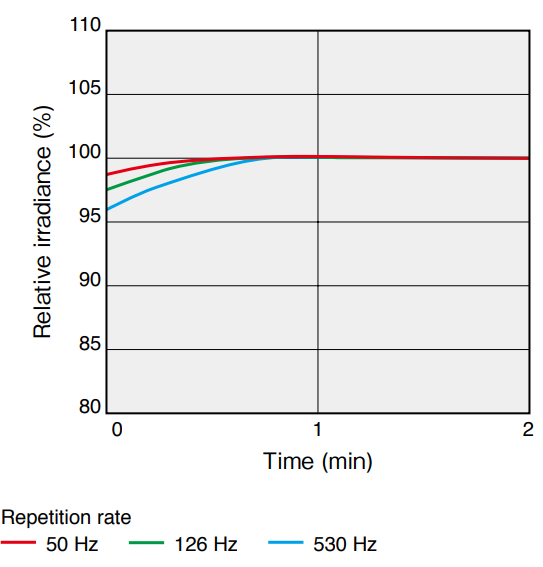

一般情況下，建議在使用前將閃爍氙燈進行預熱，特別是對測量系統的精度要求較高的時候。產品的工作頻率越高，預熱所需要的時間越長。預熱主要影響閃爍氙燈的輸出強度峰值（約5%），對穩定性也有一定的影響。
2W和5W的閃爍氙燈模塊均有SMA接頭的型號可選（區分：SMA fiber adapter type和Standard type），支持光纖輸出。

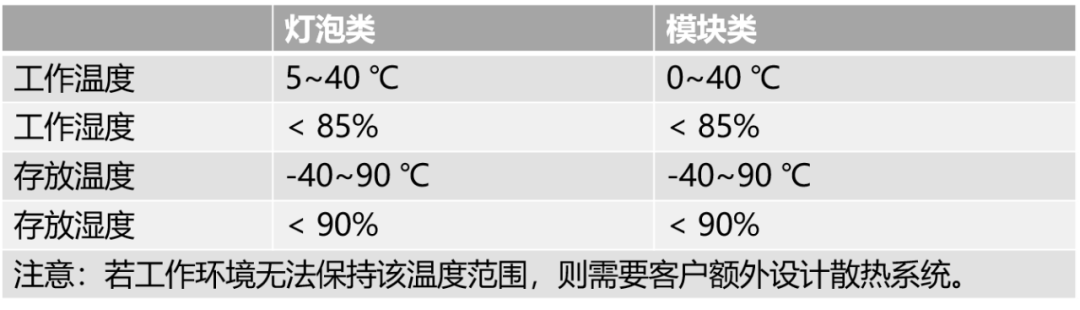

工作環境要求：

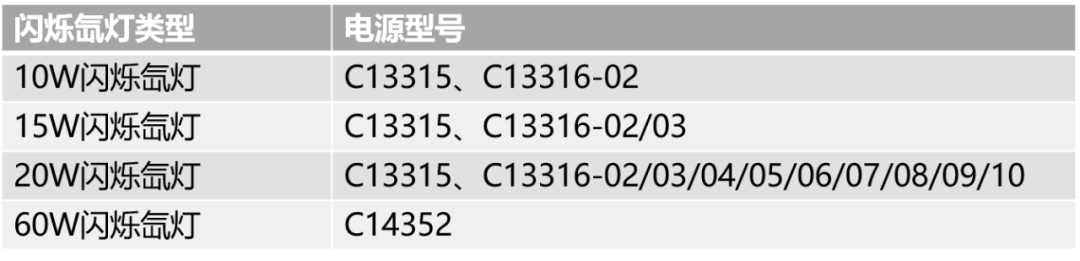

閃爍氙燈燈泡的電源選擇見下圖：

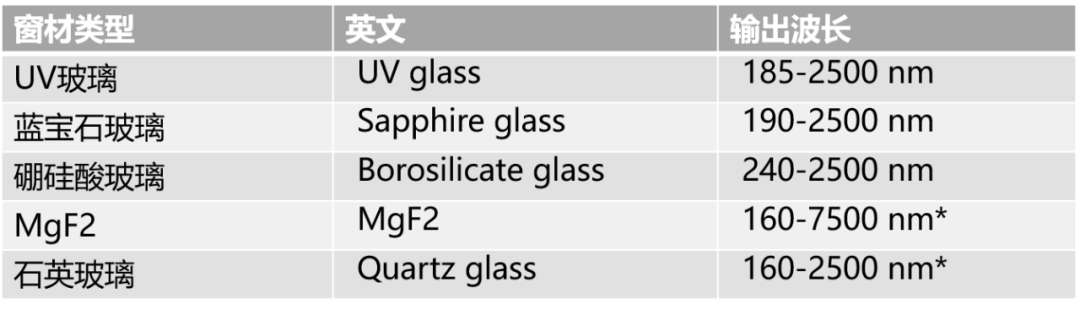

窗材與輸出波長的對應關系見下圖：
*濱松產閃爍氙燈現無石英窗產品

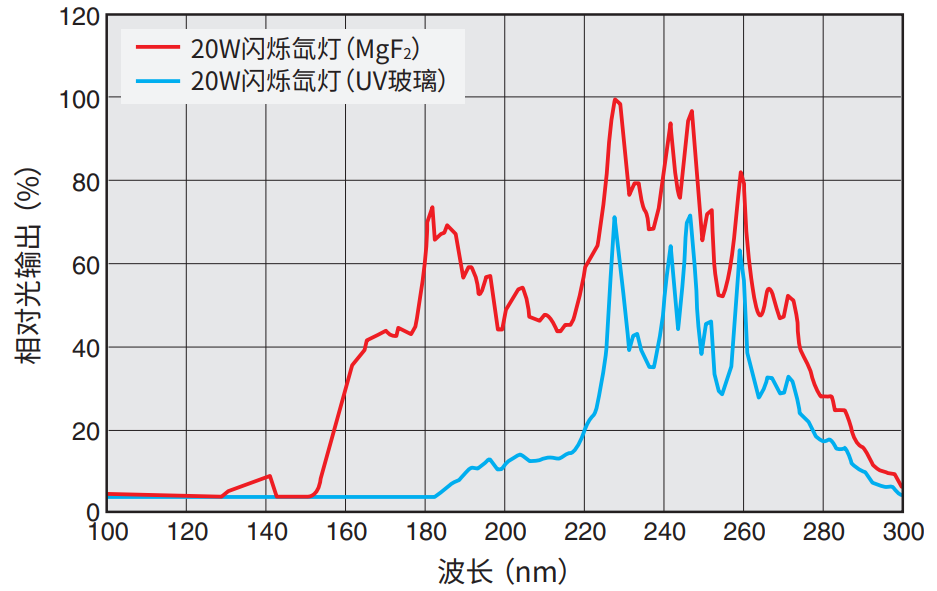

*MgF2晶體窗閃爍氙燈在120-160nm也存在透過性，具體可參考下圖：

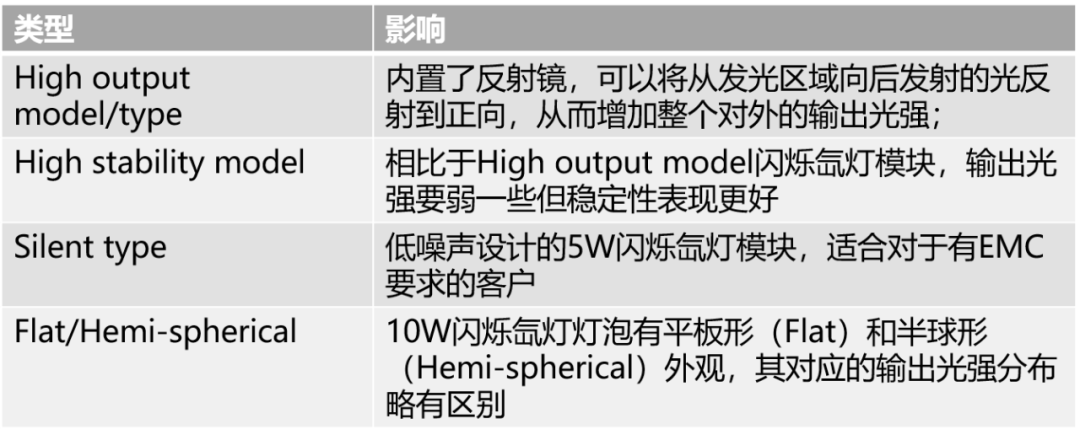

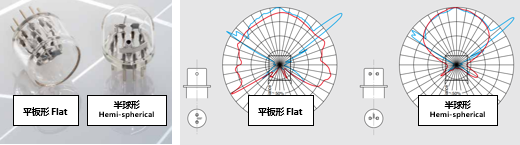

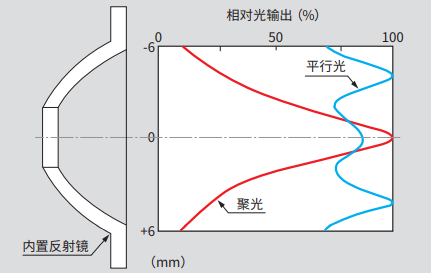

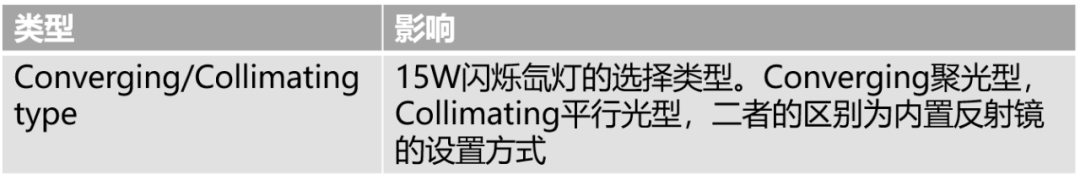

結構與輸出光強的關系見下圖：

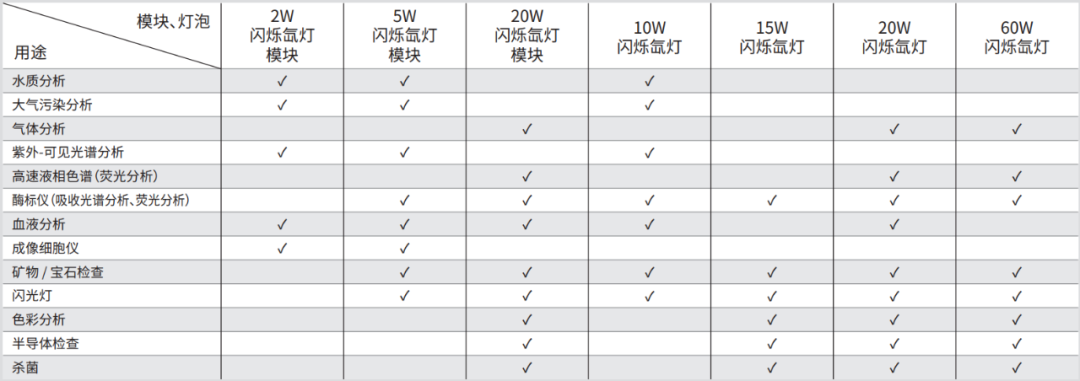

閃爍氙燈的行業選擇：
在要求工作溫度范圍內，閃爍氙燈的輸出光強會略有變化。濱松提供部分產品的溫度特性曲線，建議客戶使用自己的系統單獨測量溫度補償曲線。
閃爍氙燈發光存在延遲現象。從電壓信號加載到閃爍氙燈開始，直至燈泡達到最大輸出，存在數微秒的延遲（Delay time）。并且由于燈泡內部電火花放電不穩定，該延遲存在著一定的波動（Jitter time）。提高放電電壓可以緩解延遲效應及其波動（調整放電電容幾乎沒有影響）。也可以考慮在測量回路中接入一個模擬數字轉換器來控制接收器的延時開關削減延遲效應帶來的誤差。
五，使用閃爍氙燈需要注意的問題
強紫外線會對眼睛和皮膚造成不可逆的傷害，應避免直視或直接照射在皮膚上。安裝、維護、使用時應穿著佩戴保護用品。
MgF2為結晶材料，具有潮解性。注意避免保存于高溫，潮濕的環境中。長期不使用時應置于充滿惰性氣體的干燥瓶中避光保存。
請在使用前仔細檢查并及時更換新的燈泡。由于燈泡內部封裝著高壓氣體，如果在管壁出現裂縫的情況下，繼續使用會出現燈泡炸裂玻璃飛濺的情況。
避免用手直接接觸燈泡表面留下油漬，這會引起透過性變差，光強分布變化的問題。高溫下還可能會對燈泡表面造成不可逆的損傷。使用前可以使用酒精或者丙酮輕輕地擦拭表面。
紫外光照射可能會導致有機物化學鍵的斷裂而分解，使用時應當避免直接照射到有機物上，進而導致其分解物附著在燈泡表面。
避免在具有金屬腐蝕性的氣體環境中工作。避免震動和沖擊以防止燈泡破損。
使用時請反復確認插線連接是否正確，尤其是燈泡與信號發生器之間的特殊插槽電纜的連接處。
由于電路中會使用到高壓電源，應確保地線的正確連接并按時維護設備，時刻小心觸電危險。
進行安裝、拆卸、維護、清潔時，應確保設備處于電源切斷的情況。由于專用的控制電源中的放電電容即使處于電源切斷狀態仍會有殘留電子，要格外小心，避免觸電危險。
200nm波長以下的紫外光會導致空氣中的氧氣分解并生成具有腐蝕性的臭氧。須保持工作環境的通風換氣。
